CAL 542

完整介紹

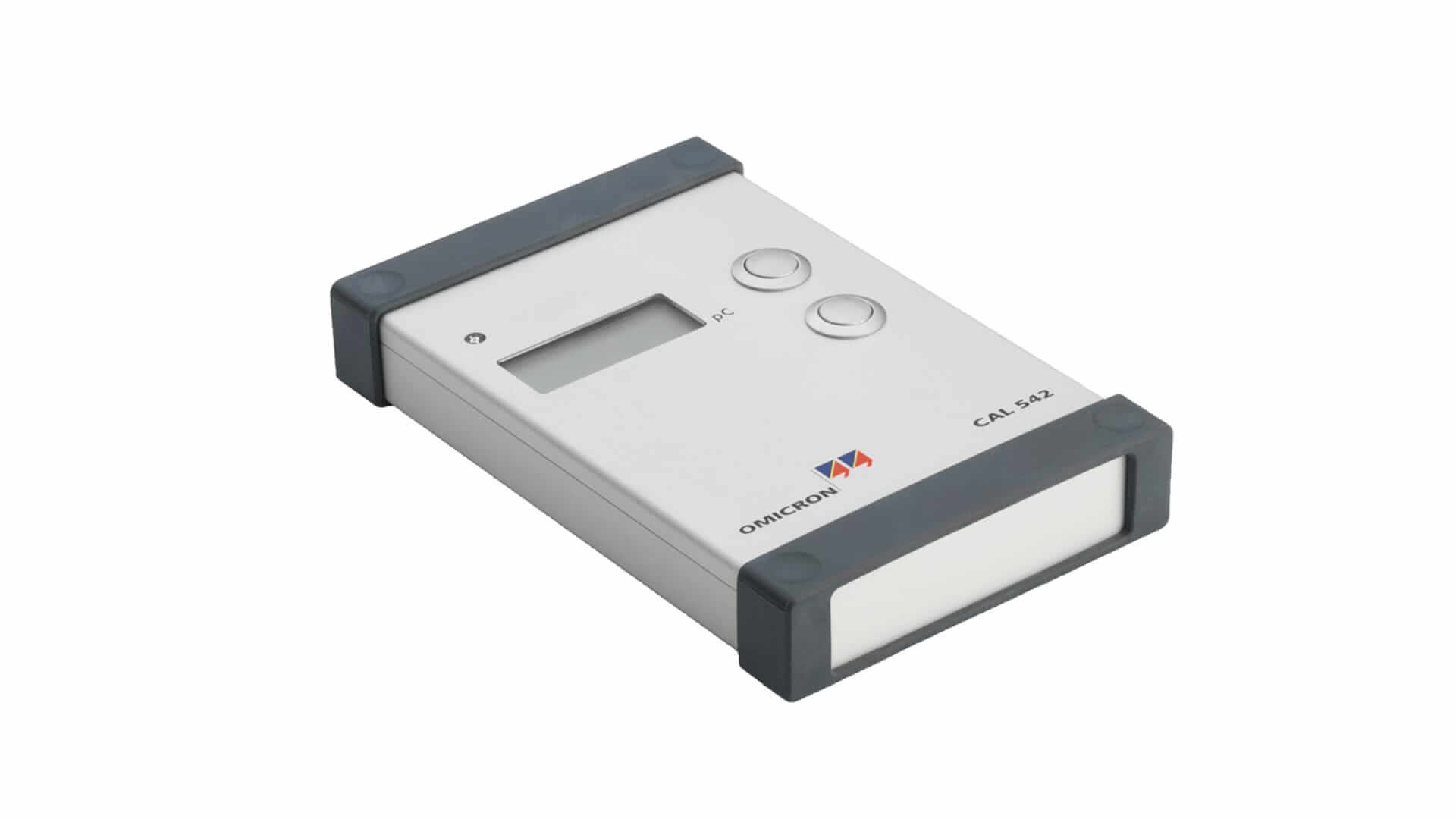

CAL 542 是 OMICRON 推出的一款校準器（Calibrator），專門用於校準局部放電 (Partial Discharge, PD) 測試系統。根據 IEC 60270 標準，在進行 PD 測試前必須驗證測試系統的響應。CAL 542 可向測試電路注入已知量的電荷脈衝，使 PD 測量系統校準至該電荷值。
該校準器操作簡單、輕量化，配備獨立電源與內建電池，可在無外部電源的環境下使用。顯示器會顯示當前設定的電荷量；內建的光感應器可同步脈衝與電網頻率，有助於校準過程的穩定性。

特色功能
·輕量且易於操作
·可調節並顯示注入電荷值
·符合 IEC 60270 標準的校準要求
·獨立電源 / 內建電池供電
·內建光感應器，可與電網頻率同步脈衝輸出

技術規格
·脈衝電荷範圍：版本 A：0.1 pC … 10 pC／版本 B：1 pC … 100 pC／版本 C：10 pC … 1000 pC／版本 D：0.1 nC … 10 nC
·脈衝重複頻率：300 Hz
·脈衝上升時間：< 4 ns
·輸出接口：1 × BNC
·電源 / 電池鋰電池： 9 V / 1.2 Ah
