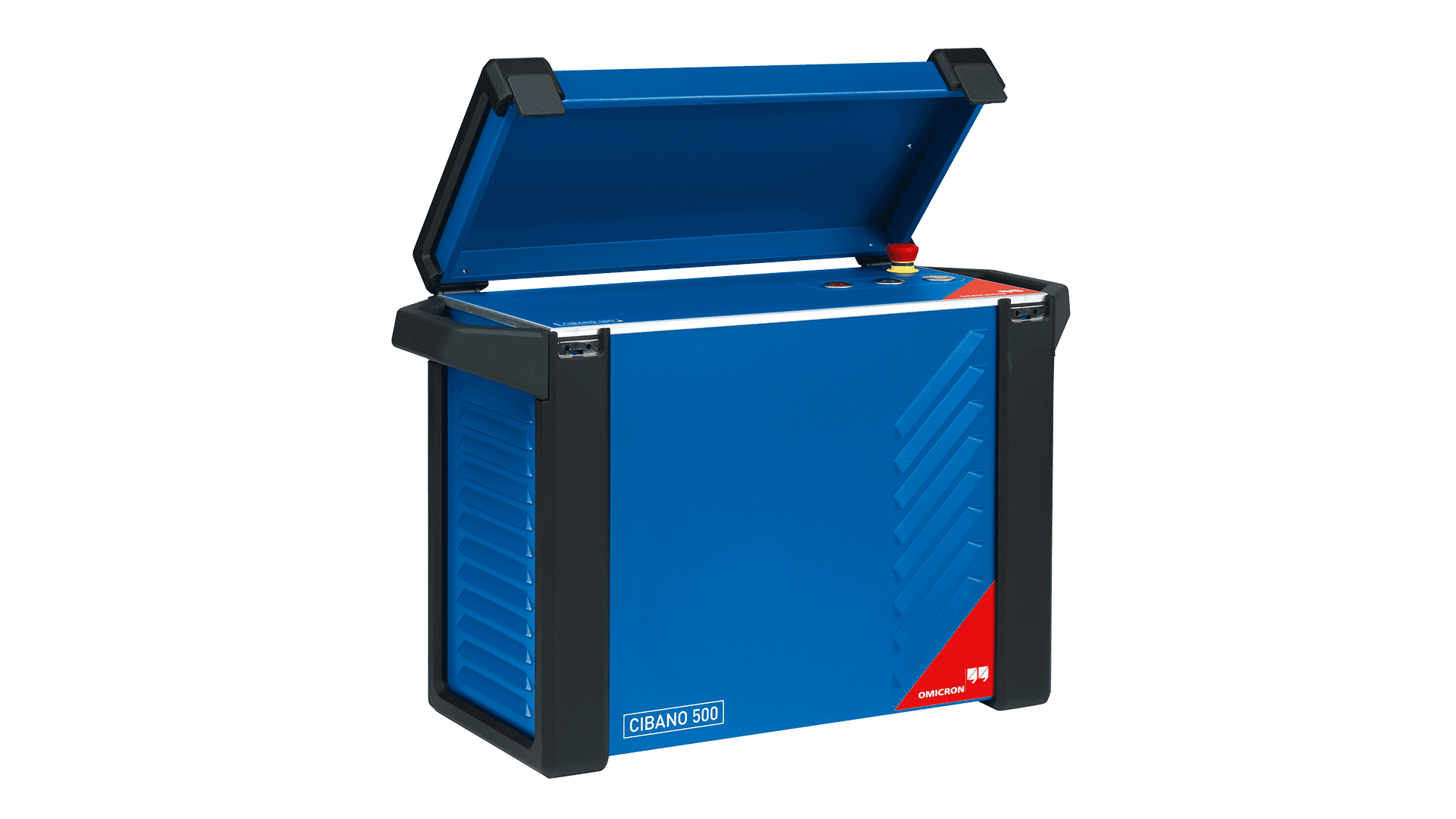

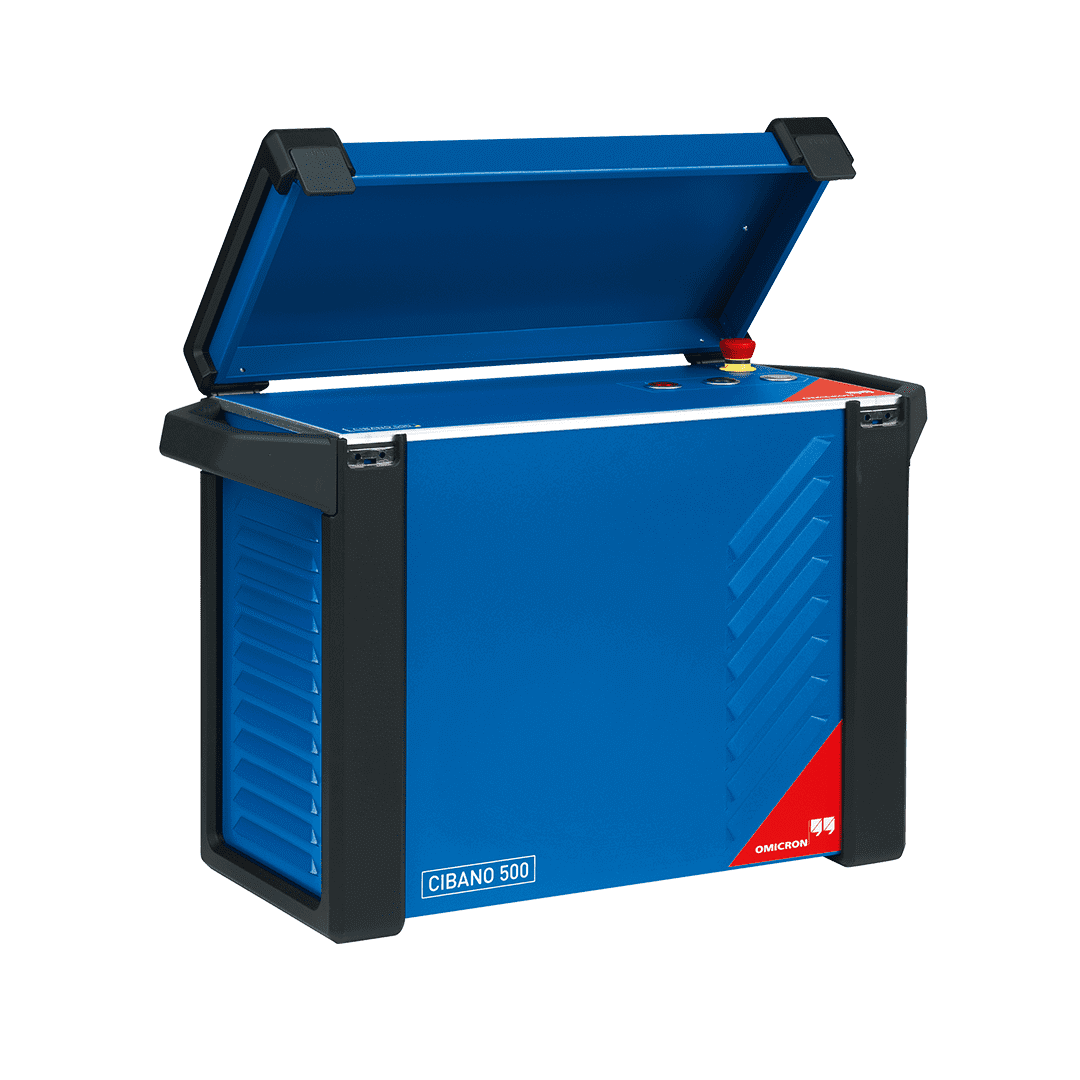

CIBANO 500

完整介紹
CIBANO 500 是 OMICRON 的一款 3 合 1 開關設備測試系統 (3-in-1 test system)，整合了微歐 (micro-ohm) 測量器、動作時間，以及線圈／馬達供電單元 (coil & motor AC/DC supply) 一機多能。

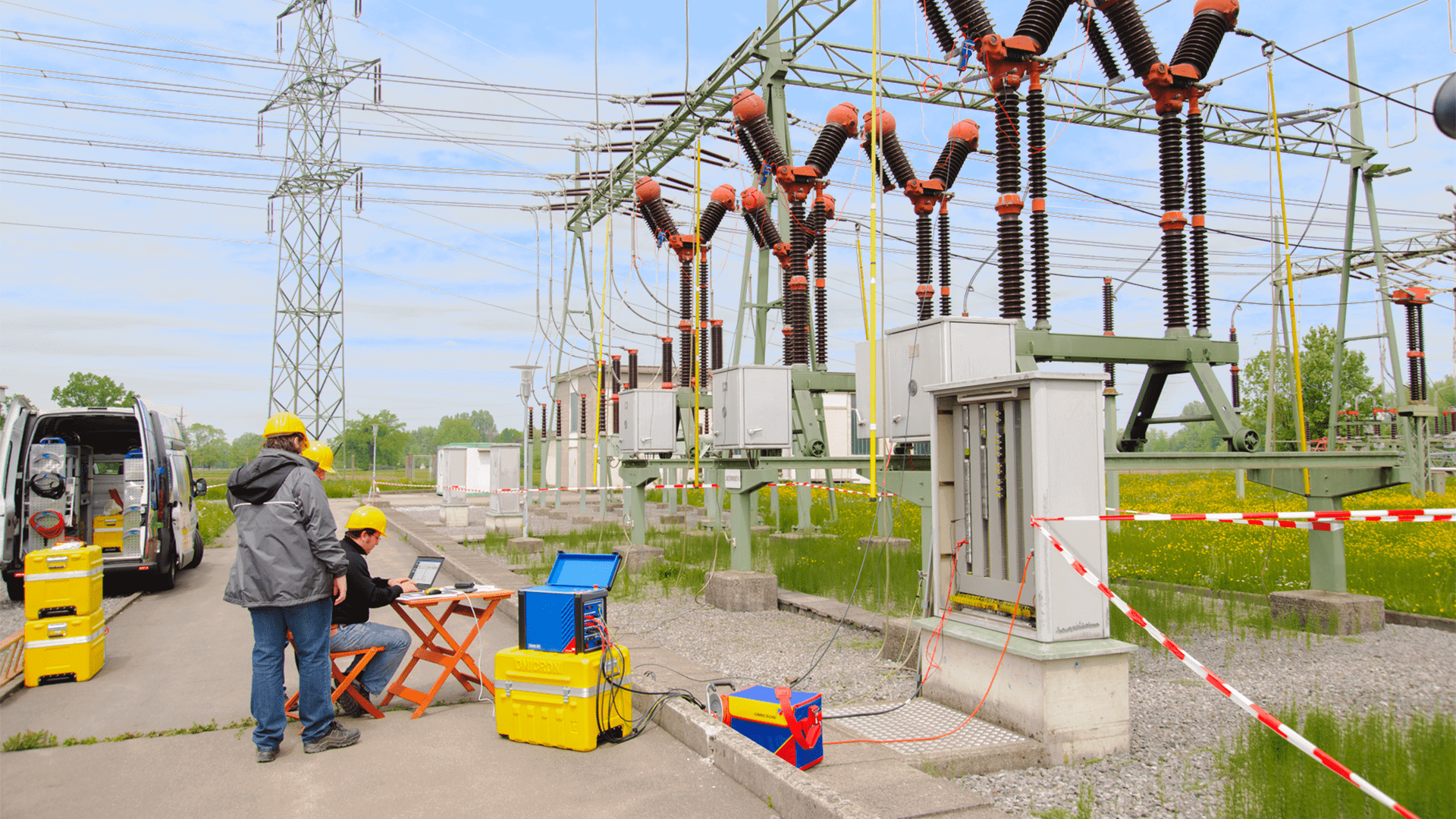

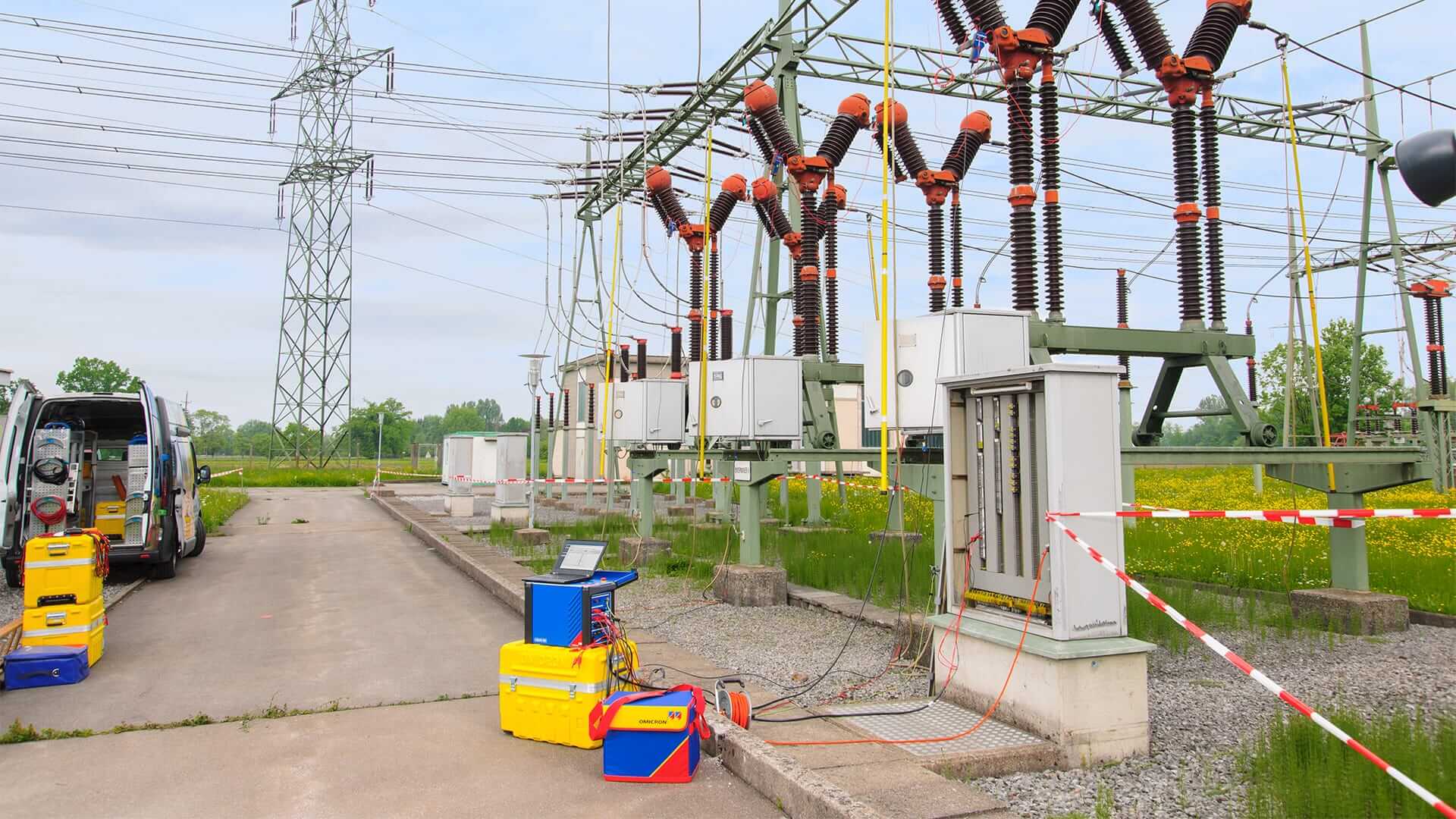

它適用於中壓與高壓斷路器 (live-tank、dead-tank、GIS) 的離線測試，支持在斷路器兩端都接地的情況下進行定時測試 (透過電流感測 / VTM 方法)
CIBANO 500 採用 OMICRON 的連接技術，可減少接線工作量達 50％，搭配 Primary Test Manager (PTM) 軟體與內建的 Circuit Breaker Testing Library (CBTL)，使操作簡便且能統一產出報告。

特色功能
·三合一設計：具備 微歐測量器 + 動作時間 + 線圈／馬達電源輸出 功能於單一裝置中
·適用於中壓與高壓斷路器 (live-tank, dead-tank, GIS)
·接線量大幅減少：連接技術可節省多達 50％ 的接線工作量
·支援在無站用電池環境下獨立操作：內建電源單元可自給電源進行測試
·可執行多種斷路器測試項目：靜態接觸電阻、動態電阻 (DRM)、動作時間、最小動作電壓 (minimum pick-up)、欠電壓條件測試等
·對 GIS 斷路器，透過 VTM (Voltage-Based Timing) 方法，在兩端接地條件下也能進行動作時間測試

技術規格
·重量：大約 20 kg
·電源 / 功率輸出：最高可輸出 2.4 kW，提供給線圈與馬達驅動電源
·測試項目支援：
   • 靜態接觸電阻 (static contact resistance)
   • 動態電阻測試 (dynamic contact resistance)
   • 動作時間測試 (timing tests) 多種運行序列
   • 最小 pick-up 電壓測試 (minimum trip / close voltage)
   • 欠電壓條件測試 (undervoltage conditions)
·測試技術 / 支援方法：
   • VTM（Voltage-Based Timing）方式，用於兩端皆接地的 GIS 系統定時測試
   • DRM (動態電阻曲線)、電流簽名曲線 (coil / motor current signatures)
·測試範圍與兼容性：支援中壓與高壓斷路器 (live-tank, dead-tank, GIS)
·接線 / 安裝特性：具備 OMICRON 的連接技術，可顯著簡化接線流程
·搭配軟體：使用 Primary Test Manager (PTM) 軟體與內建 CBTL 測試庫來操作與生成報告
