CMIRIG-B

完整介紹

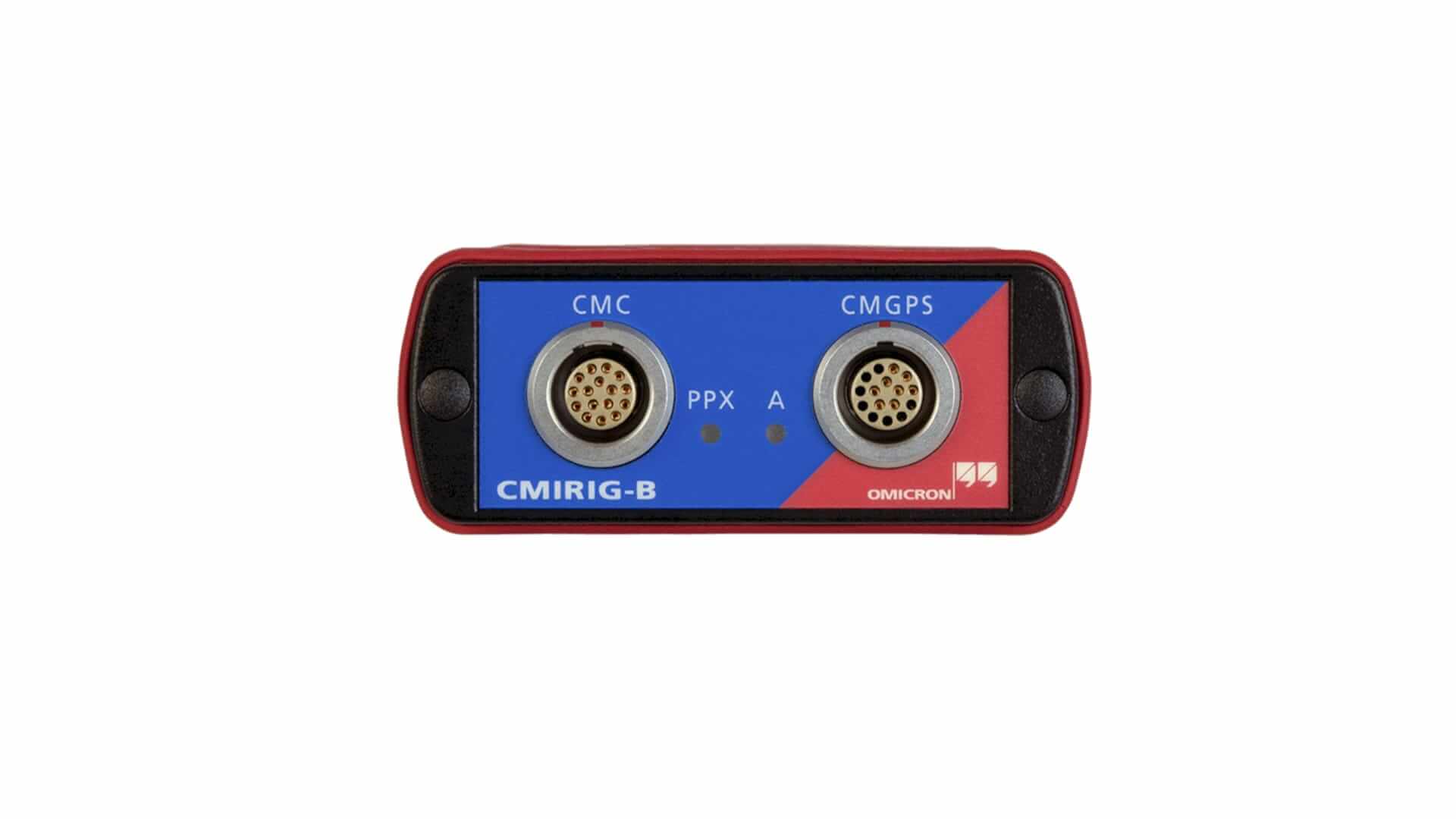

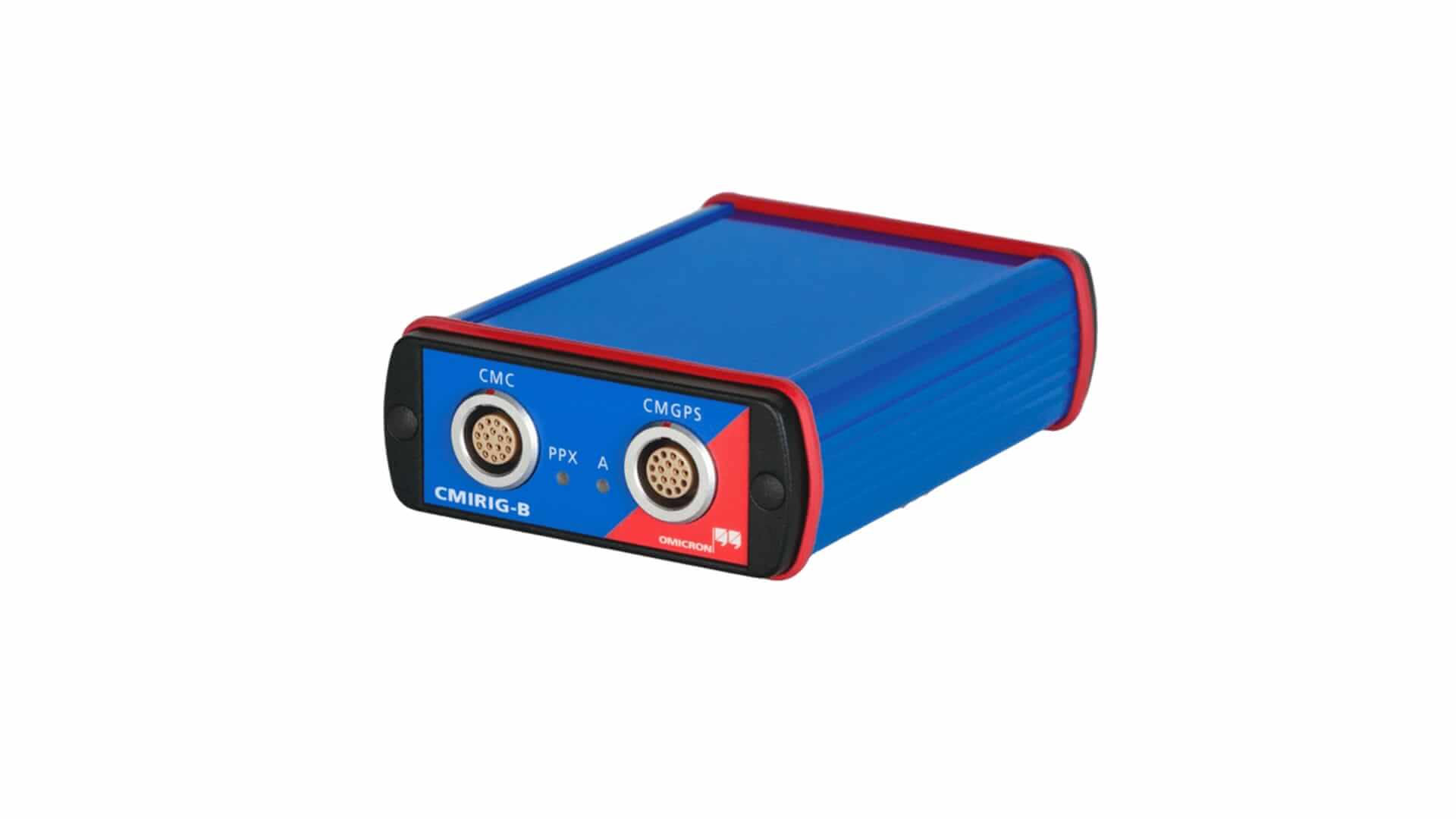

CMIRIG-B 是一款專為 OMICRON CMC 系列測試儀器設計的 IRIG-B/PPS 時間介面模組，重量僅約 260 g，體積小巧，方便攜帶。它能接收或輸出 IRIG-B（直流 TTL 或調變信號）以及 PPS（每秒脈波）信號，為 CMC 提供高精度的時間同步基準，支援 Master 模式（由 CMC 輸出 IRIG-B 同步其他設備）及 Slave 模式（由外部 IRIG-B 或 PPS 同步 CMC）。
此模組可與 Test Universe 等軟體深度整合，並支援 IEEE C37.118 規範下的同步相量（PMU）測試，適用於分布式測試、事件觸發比對等應用。 其信號精度高，典型延遲低於 1 µs，與 CMC 類比輸出的同步誤差最大 ±5 µs，且具備 SELV 安全設計，確保現場連接安全。

特色功能
·支援 IRIG‑B（TTL / 調變 B00x／B20x）與 PPS 時間信號
·提供 Master 與 Slave 模式
·可與 Test Universe 整合，支援 PMU 測試
·延遲典型 < 1 µs，誤差典型 < ±1 µs（最大 ±5 µs）
·SELV 安全規格，適合現場防護需求

技術規格
·重量／尺寸：260 g；尺寸約 83 × 35 × 130 mm
·電源：由 CMC 提供 14 VDC，最大功耗約 3 W
·隔離規格：SELV，功能隔離群組間距離與爬電距離 > 1 mm，耐測電壓
·輸出格式：
   ·IRIG‑B OUT：5 V TTL，最大 150 mA（50 Ω）支援 B00x、選擇含 C37.118 擴展
   ·PPX OUT：可配置脈波，最低寬度 1 ms，支援 1PPS，5 V TTL，150 mA
·輸入格式：IRIG‑B/PPS IN：5 V TTL，輸入阻抗 1.5 kΩ，支援 IRIG‑B（B00x）或 PPS，PPS 最小脈寬 3 µs
