CP TD12 / CP TD15

完整介紹

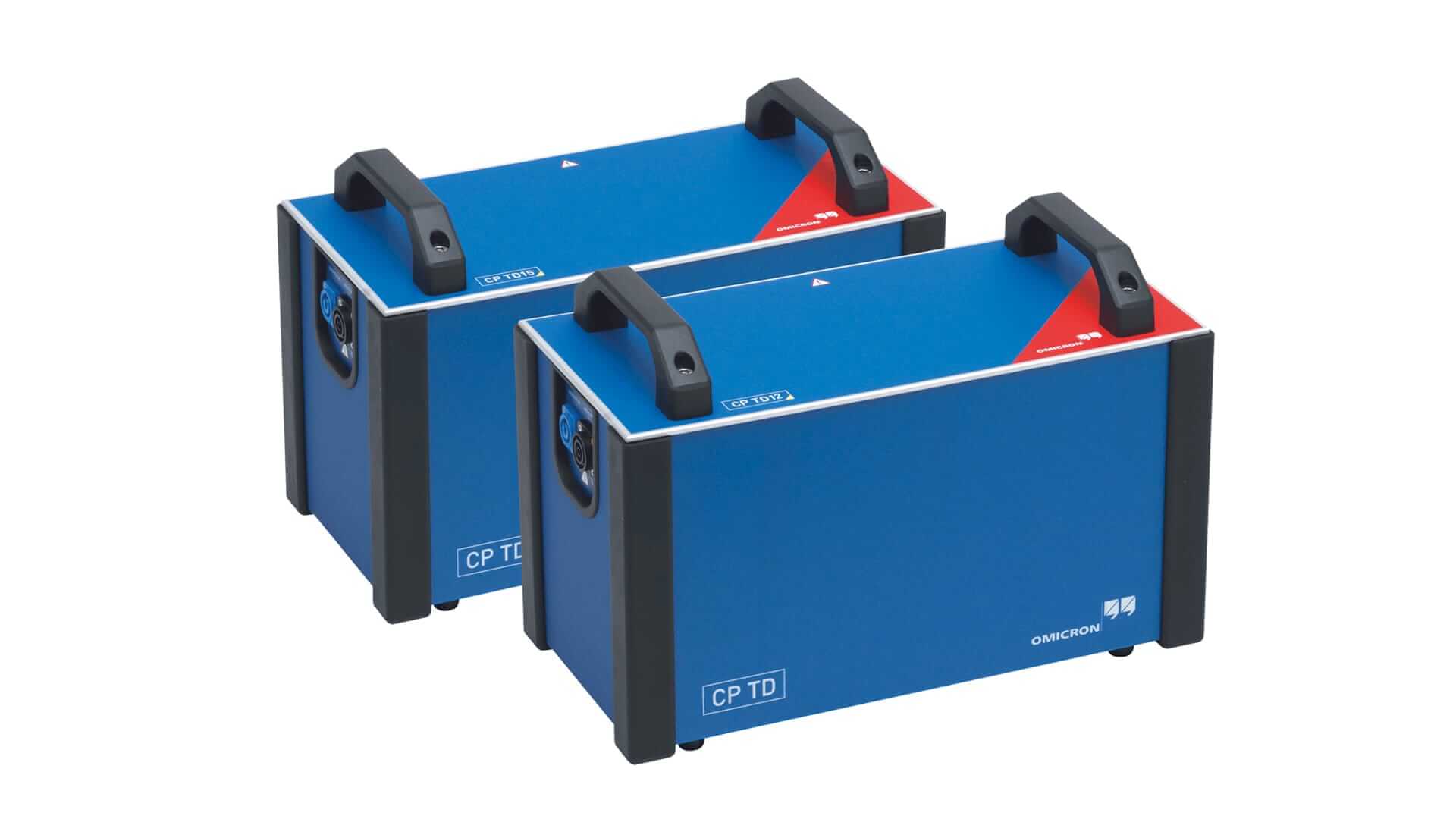

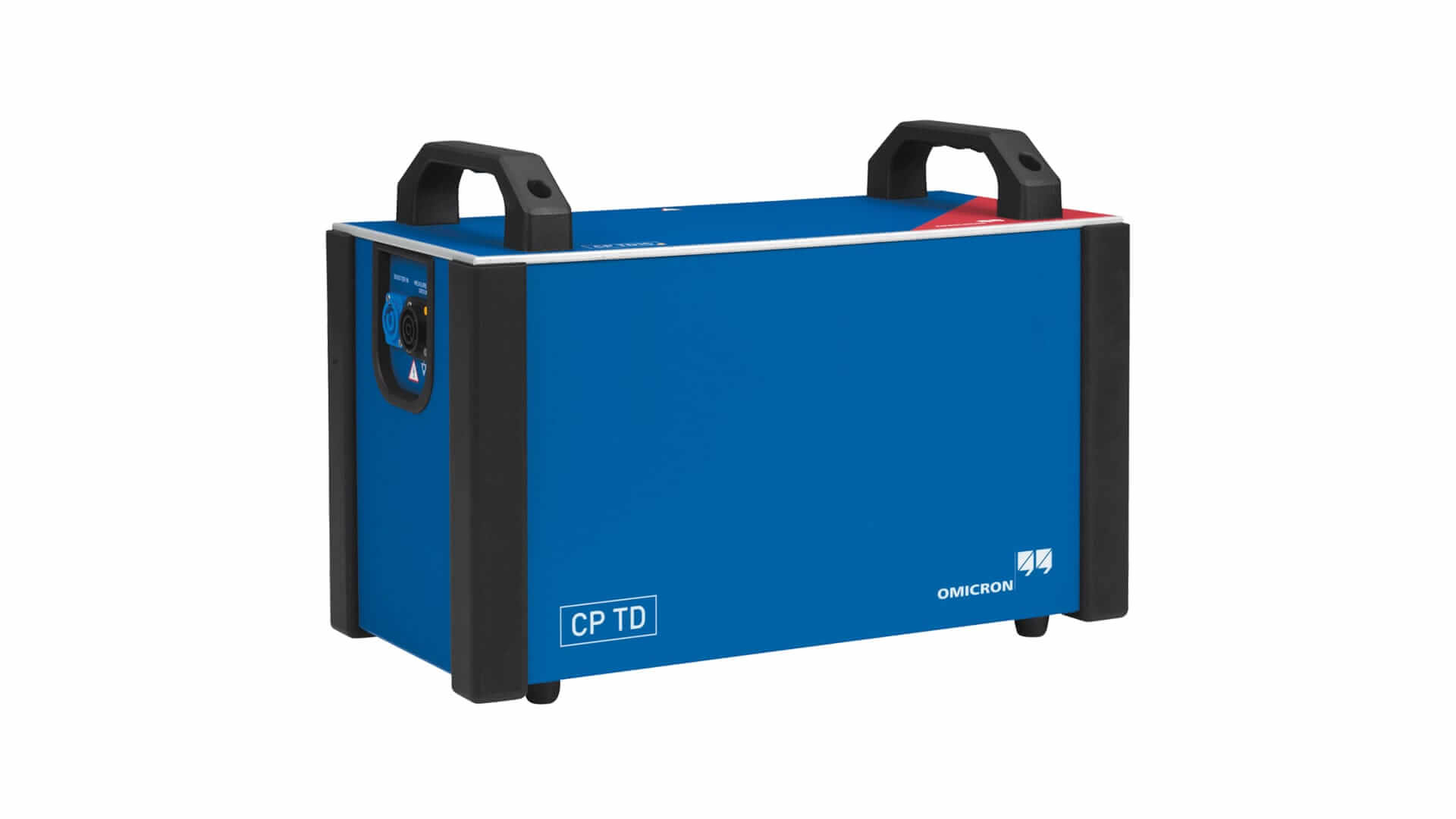

CP TD12與CP TD15是 OMICRON 為高壓設備設計的介質測試模組，可與 TESTRANO 600或CPC 100 搭配使用，主要用於測量設備的電容與介損因數/功率因數，亦即 tan δ / PF性能。
該模組整合高壓源、參考電容器與測量電子元件，可輸出高達 12 kV（CP TD12 版本）或 15 kV（CP TD15 版本）電壓，電流上限達 300 mA。模組亦支援頻率掃描功能（15 Hz～400 Hz），以提升測試靈敏度與檢測絕緣性能退化的可能性。
CP TD12/15 被設計為便攜式模組，重量約 24 kg 以下，可單人搬運，故適合現場高壓設備（如變壓器、絕緣子、電抗器、GIS 系統等）進行介質診斷測試。

特色功能
·可產生高壓輸出（最高 12 kV / 15 kV）與高電流（300 mA）
·支援頻率掃描（15 Hz 到 400 Hz），可分析絕緣性能隨頻率的變化
·良好的雜訊抑制能力，即使在強干擾環境下仍能提供精確結果
·高精度測量：可測功率因數 (cos φ)、介損因數 (tan δ)、電容、激勵電流、相位角、電感、阻抗等參數
·體積輕巧、便於攜帶（≤ 24 kg）
·可在多種高壓資產上應用，包括變壓器、高壓電纜、電流／電壓互感器與 GIS 設備等

技術規格
·輸出
   • CP TD12：0 … 12 kV AC，失真度 < 2 %，功率容量可達 3600 VA（短時）
   • CP TD15：0 … 15 kV AC，依控制設備與電源能力可支援 300 mA、4500 VA（短時)
·測試頻率範圍
   • 15 Hz 至 400 Hz
   • 在頻率 45–65 Hz 範圍內，標準誤差 < 0.005 %
·精度與測量特性
   • 高壓輸出 THD < 2 %
   • 訊號與測量輸入具備對雜訊濾波功能以對應電網干擾
